使用该功能的前提条件

1. 您的项目已开启ReTunnel功能
2. 拥有管理员账户，才能做相应的采集配置
3. Reacher网关固件版本要升级到V2.3.260720或以上

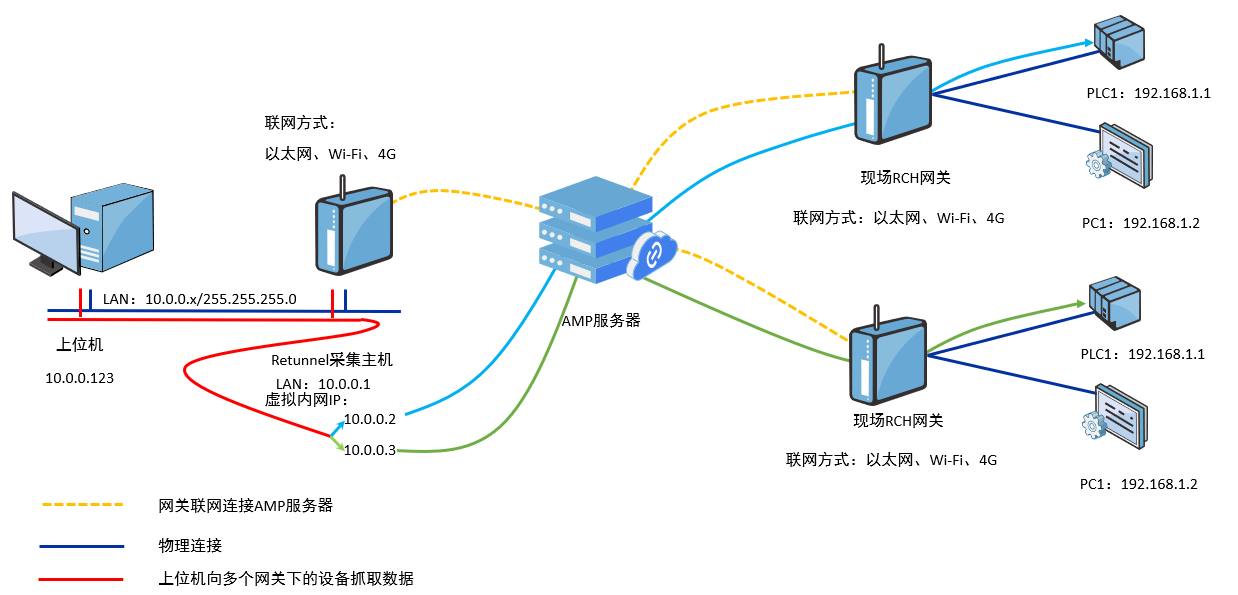

   拓扑图

   实现原理：上位机通过访问ReTunnel采集主机虚拟的IP地址，间接采集到现场PLC现场数据

优势：

• 不需要公网IP地址，就能实现数现场PLC数据采集
• 解决现场设备IP相同，导致无法使用同一个上位机采集

示例

本地Kepware上位机采集远端现场1200 PLC的数据

现场端网关配置

物理连接：RCH网关LAN口连接到PLC连接的交换机上

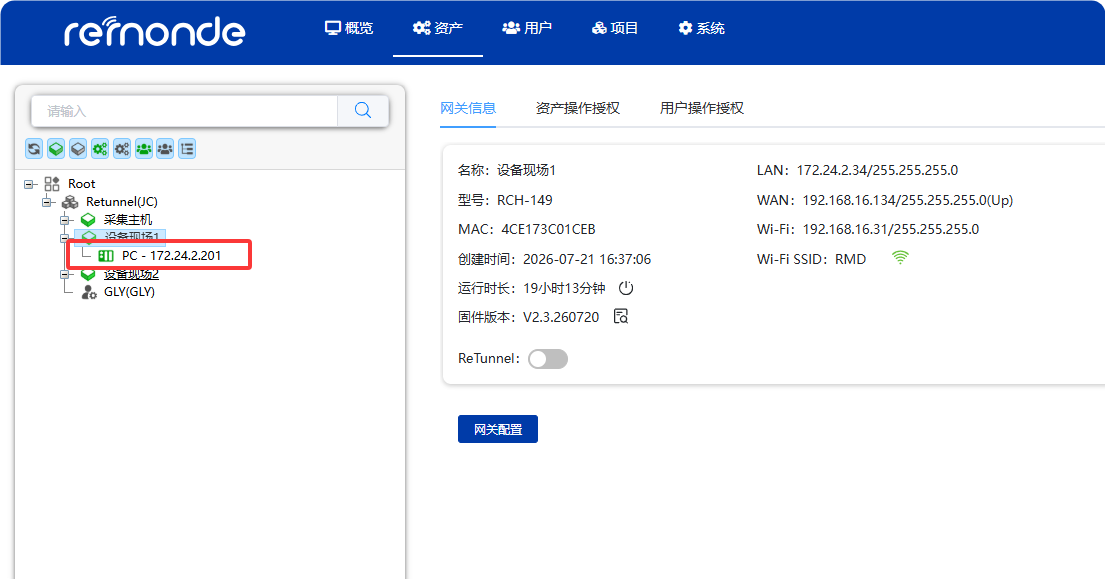

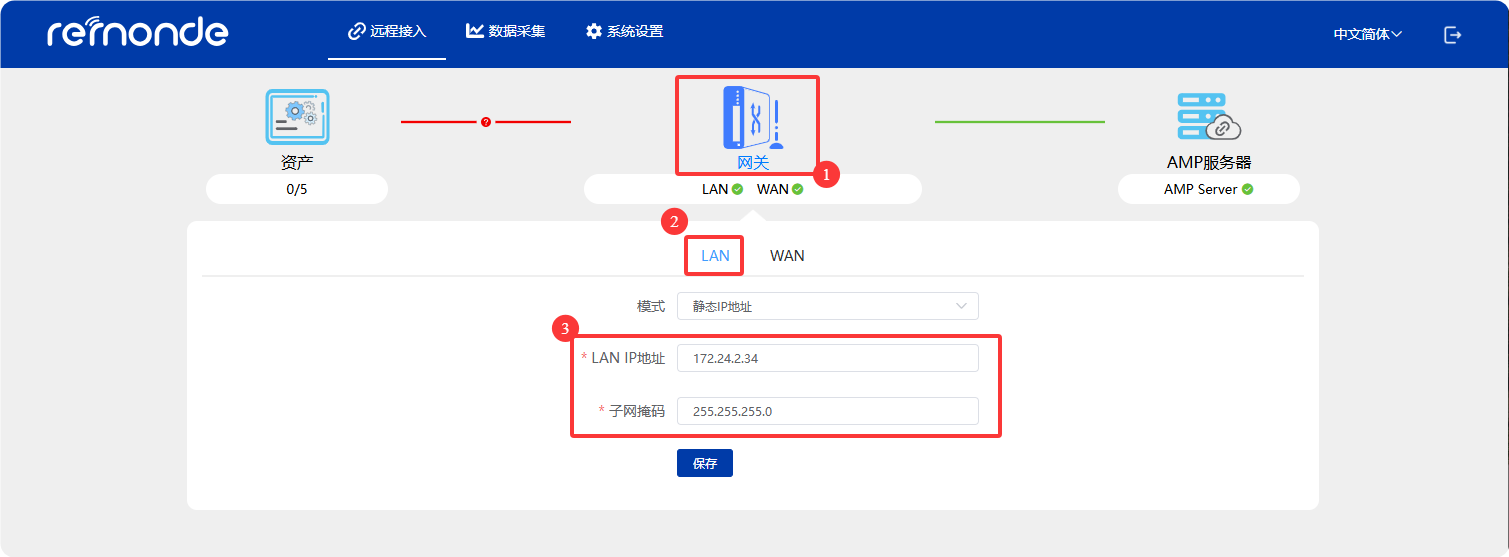

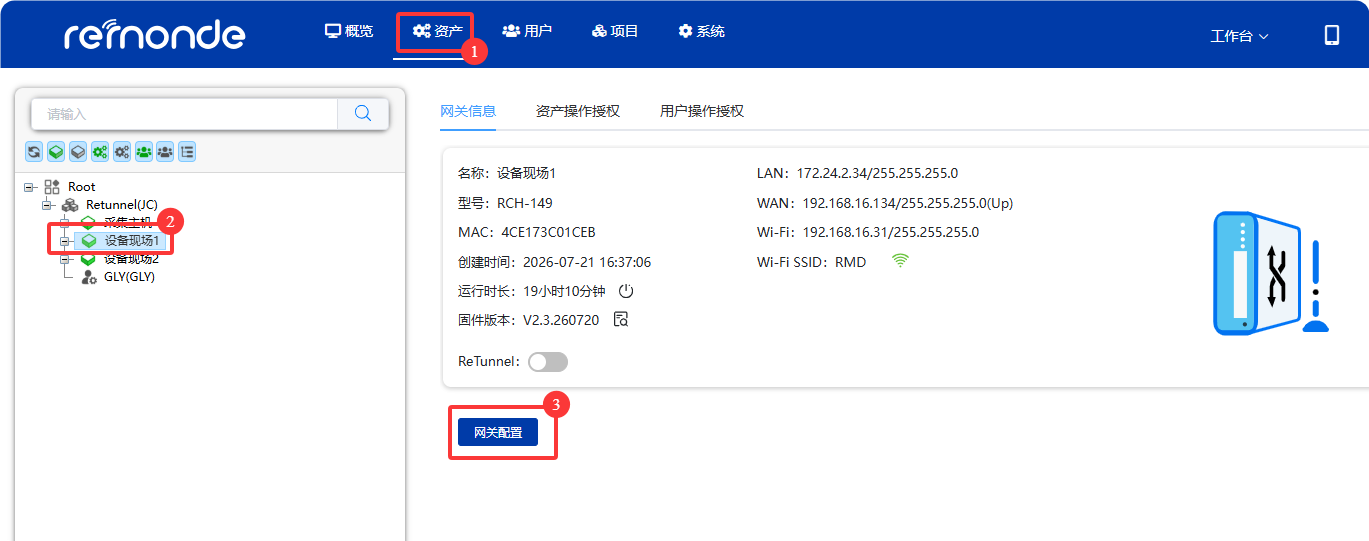

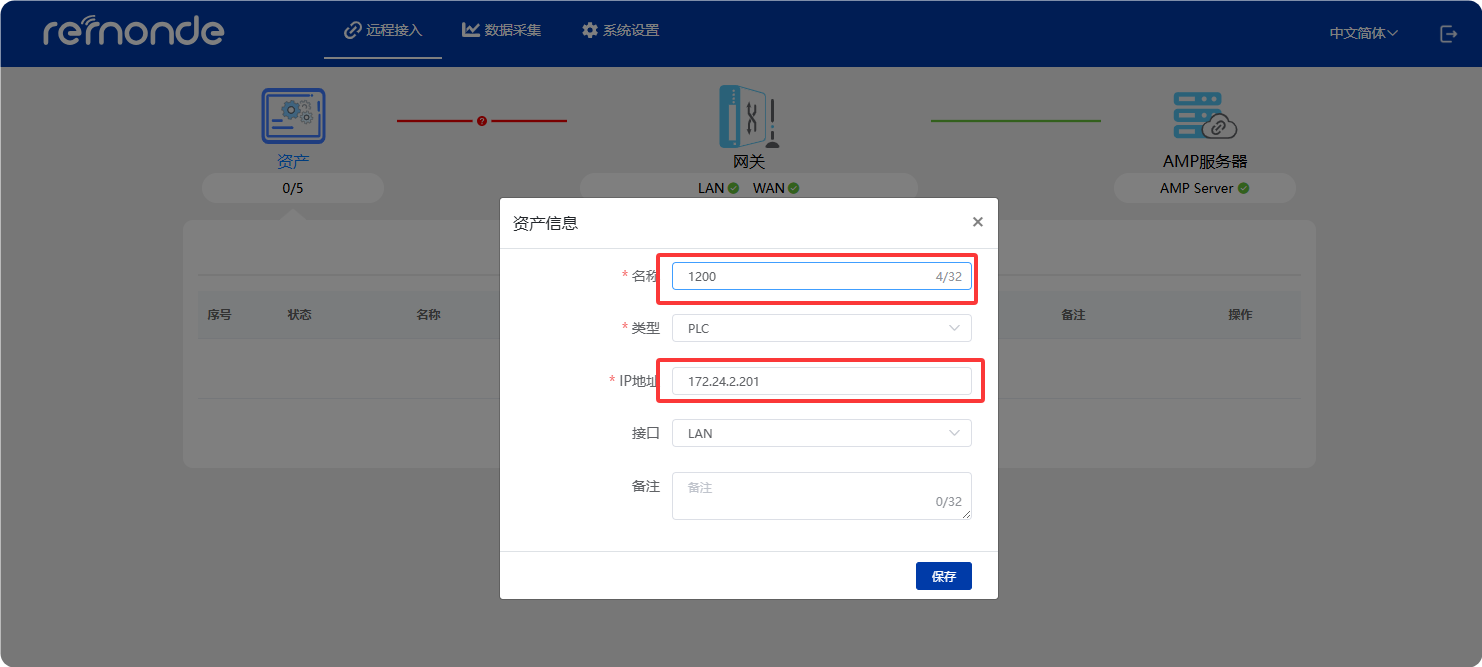

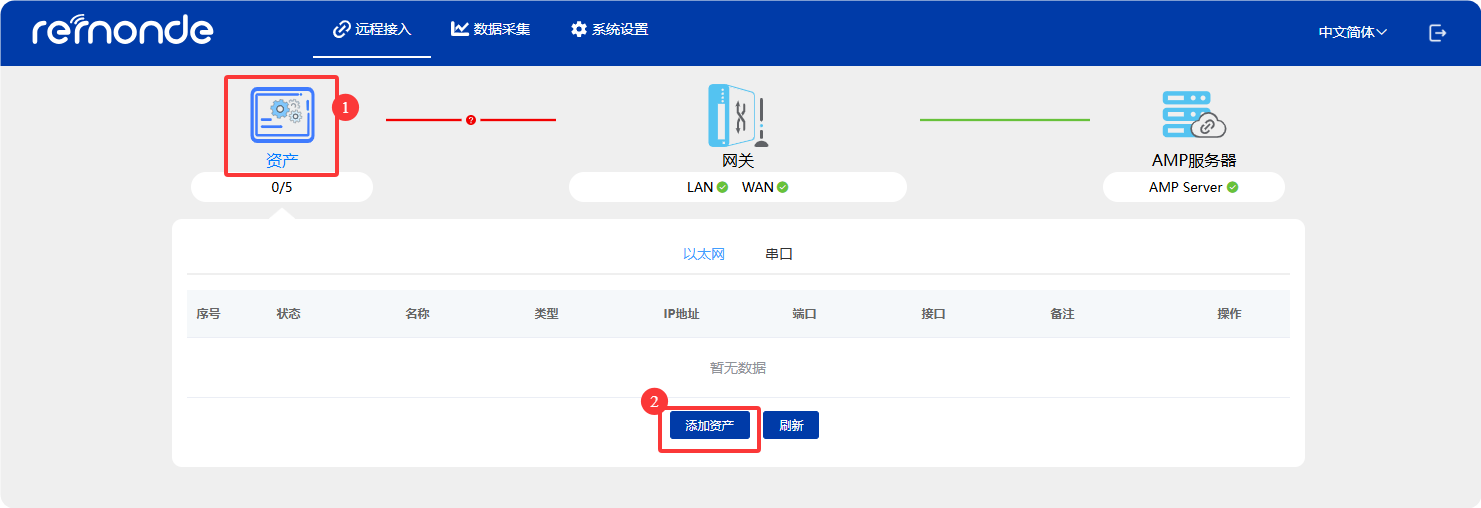

第1步：登录AMP服务器进入现场侧网关的配置界面 第2步：在网关配置界面，选择网关，设置LAN口IP和PLC同网段 第3步：在网关配置界面，选择资产 ，添加资产 填写设备名称和PLC IP地址 添加现场的PLC在线 以上现场端网关配置完成

上位机端网关配置

物理连接：RCH网关LAN口连接到上位机的交换机上

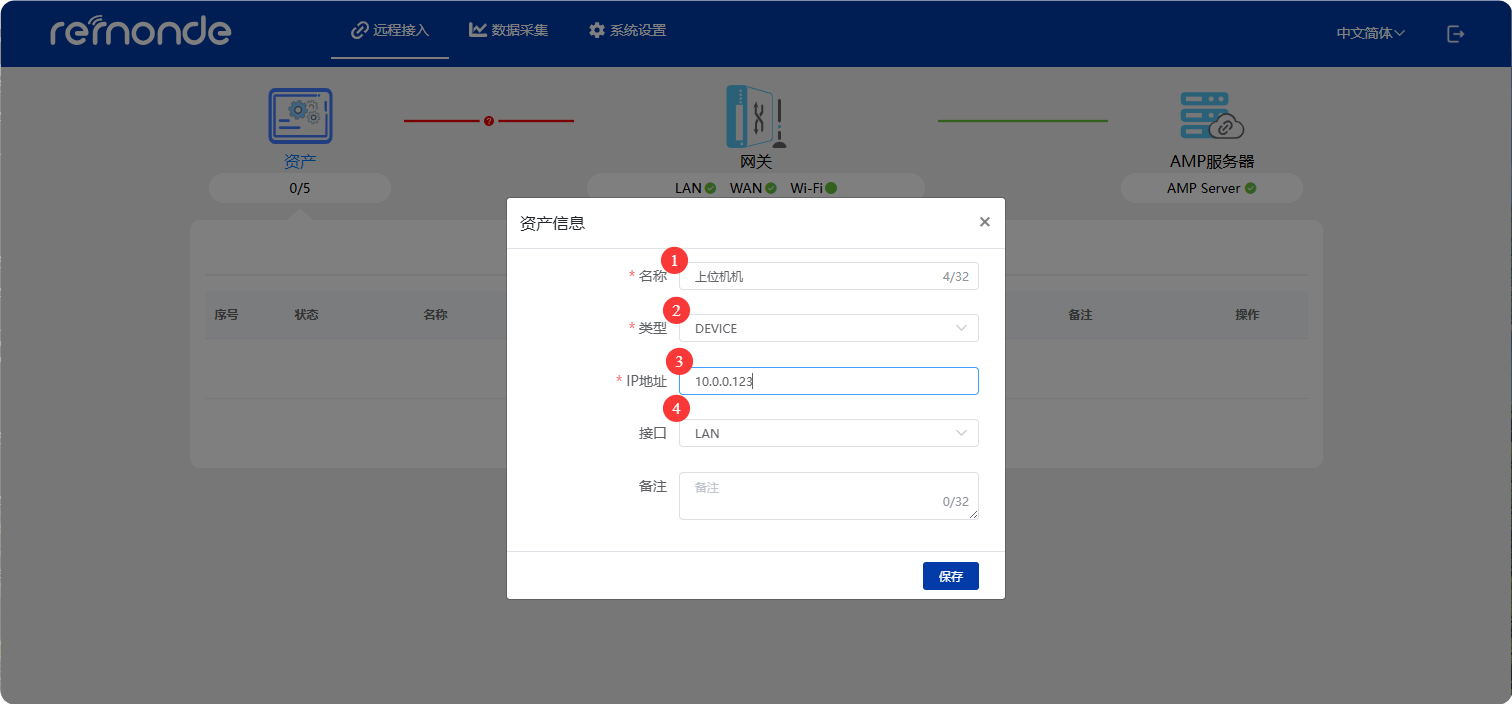

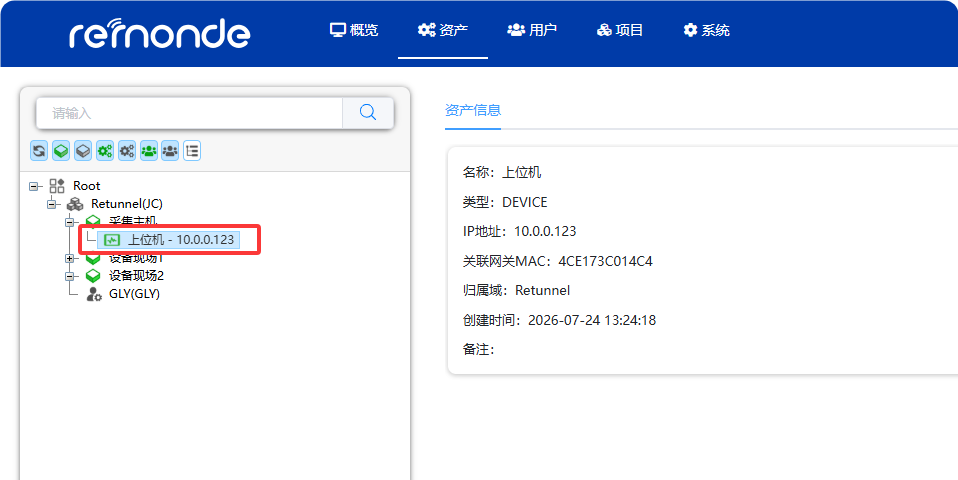

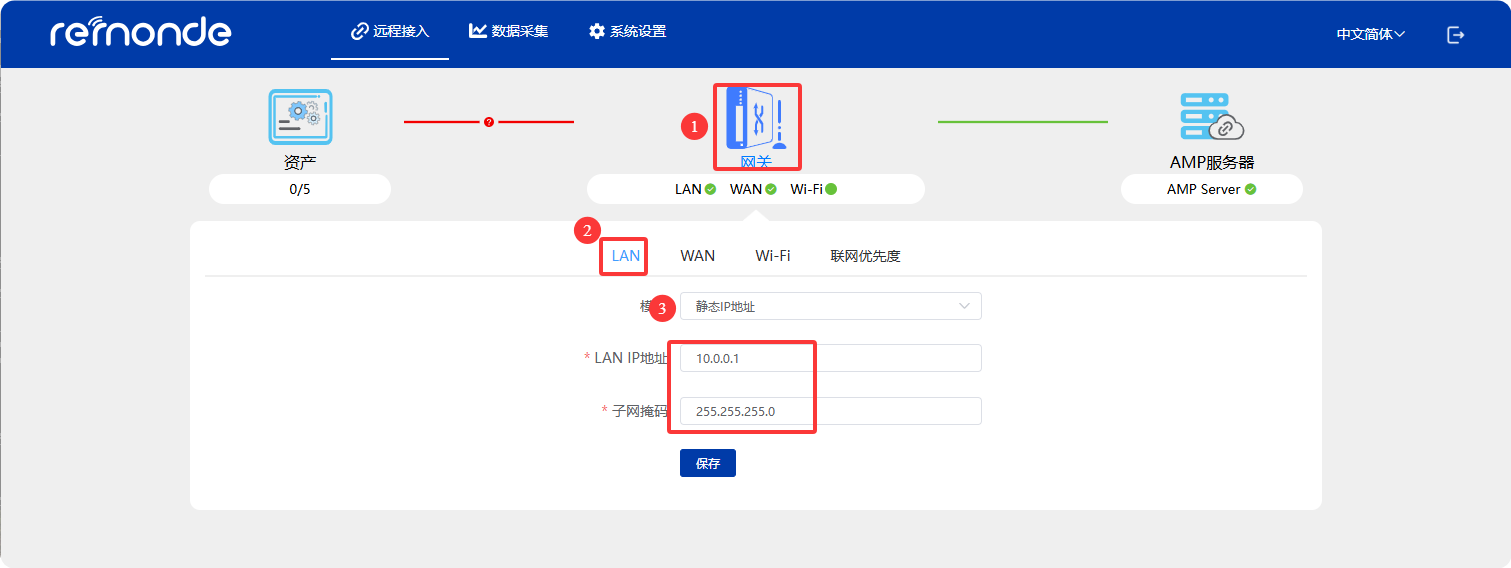

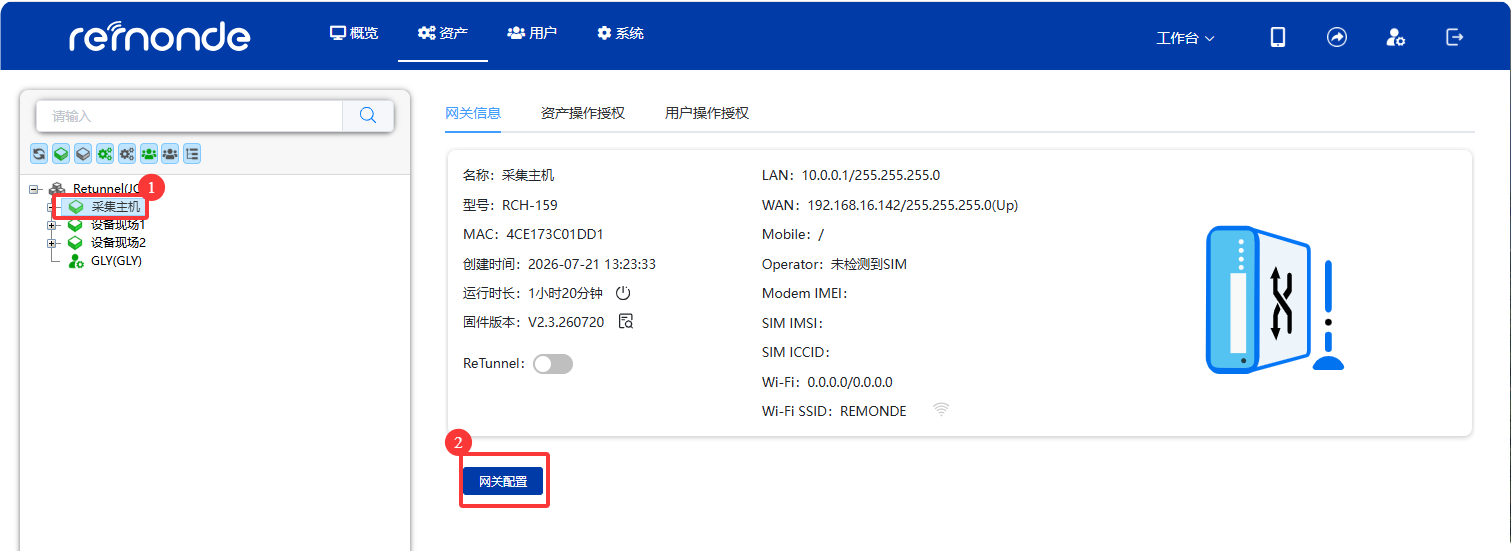

第1步：登录AMP服务器进入采集主机网关的配置界 第2步：在网关配置界面，选择网关，设置LAN口IP和上位机IP同网段（注意：上位机的防火墙需要关闭） 第3步：在网关配置界面，选择资产 ，添加资产 填写名称，类型，上位机IP地址 添加上位机资产在线

AMP服务器端配置

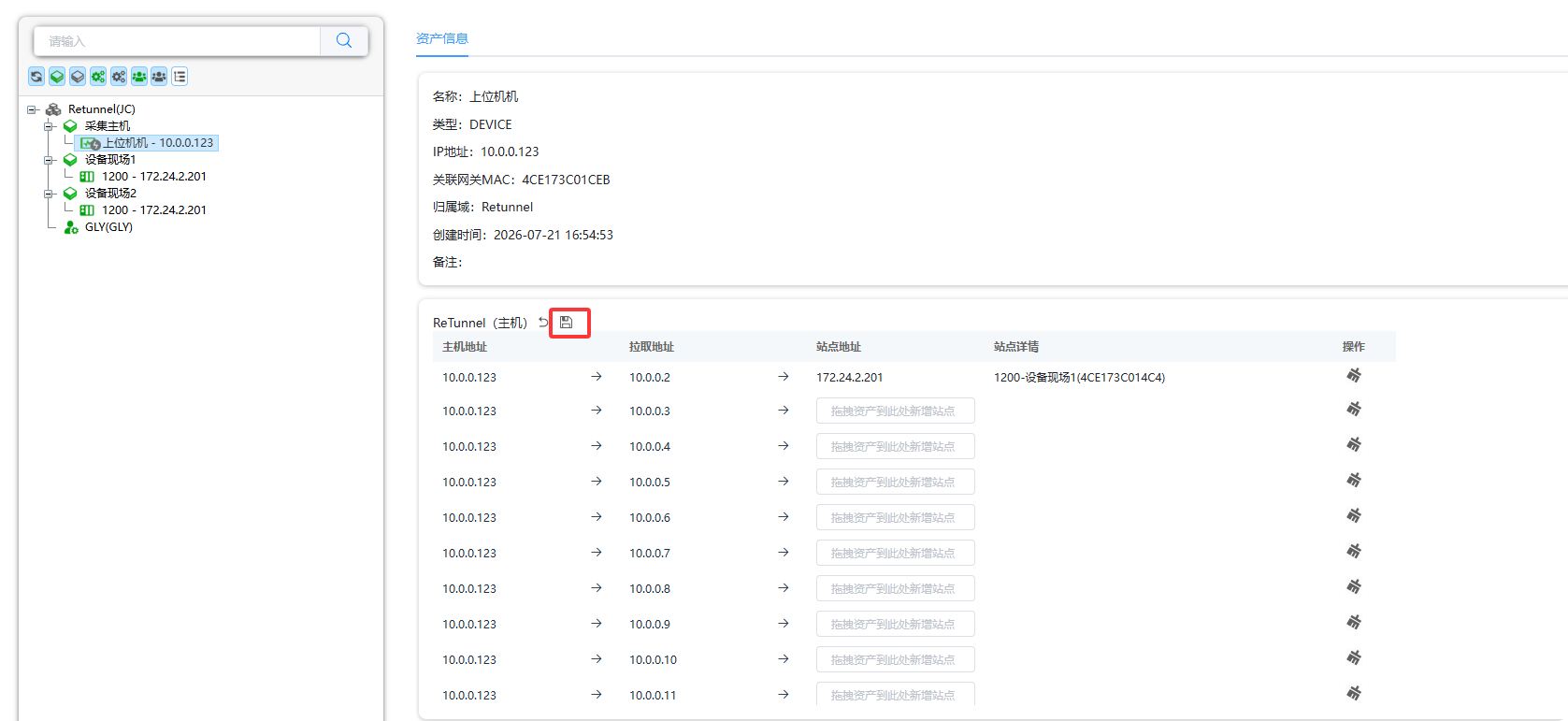

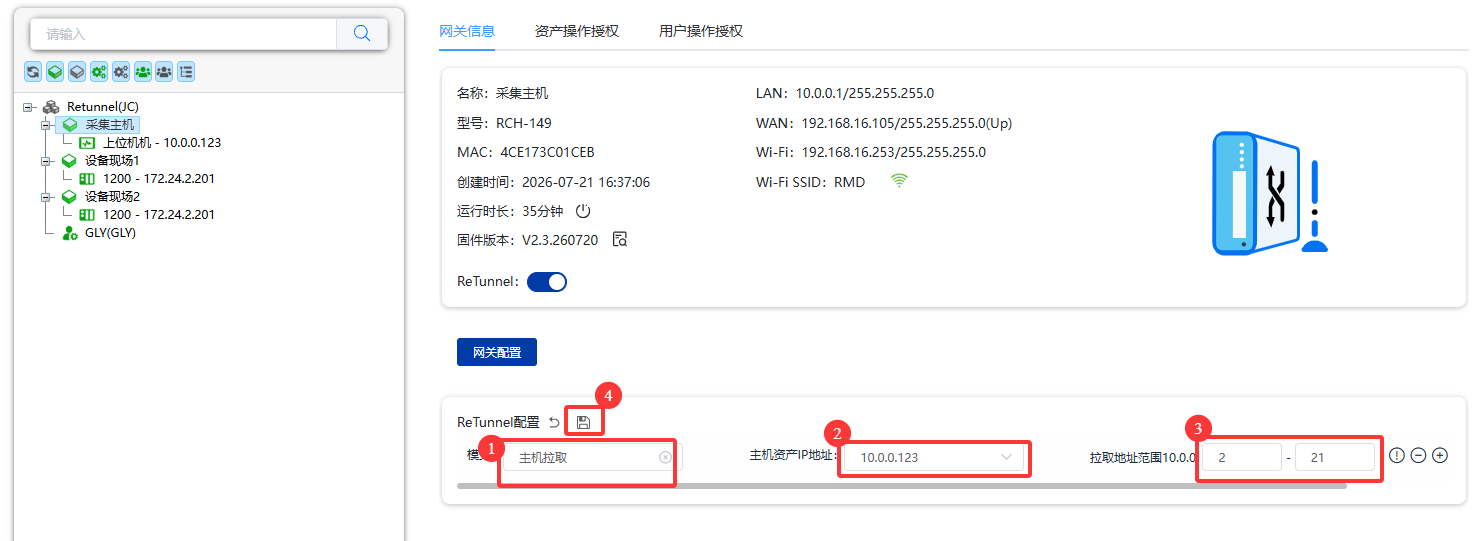

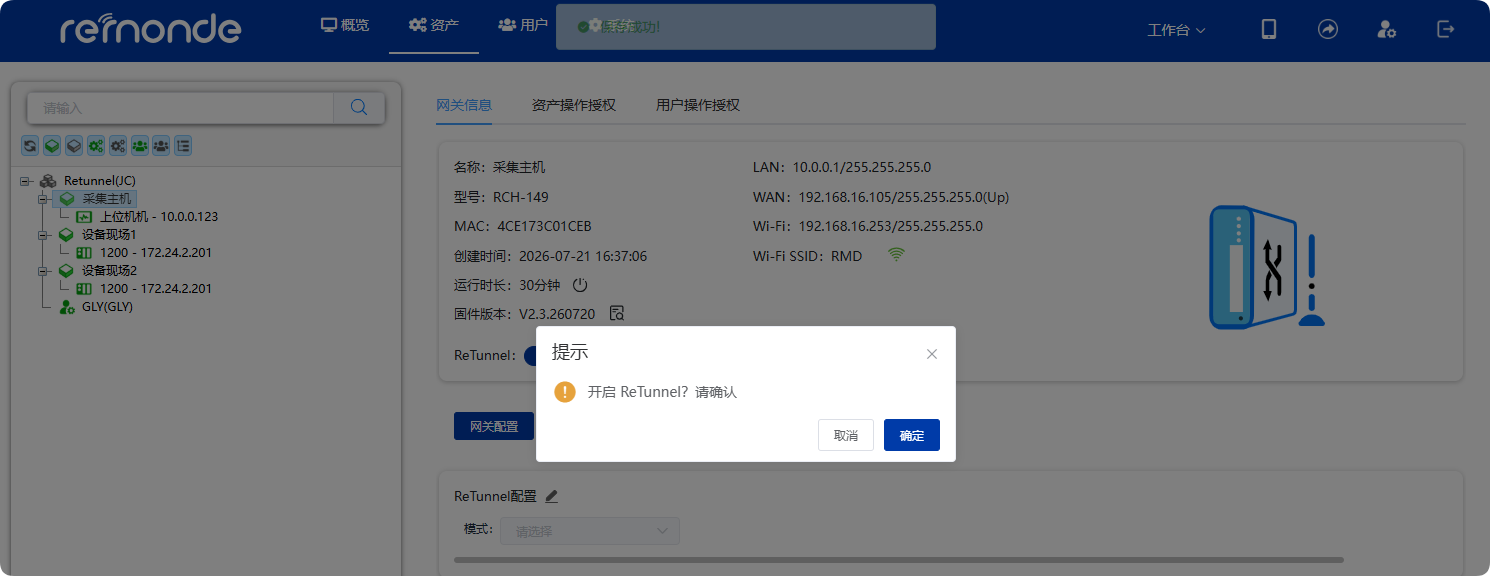

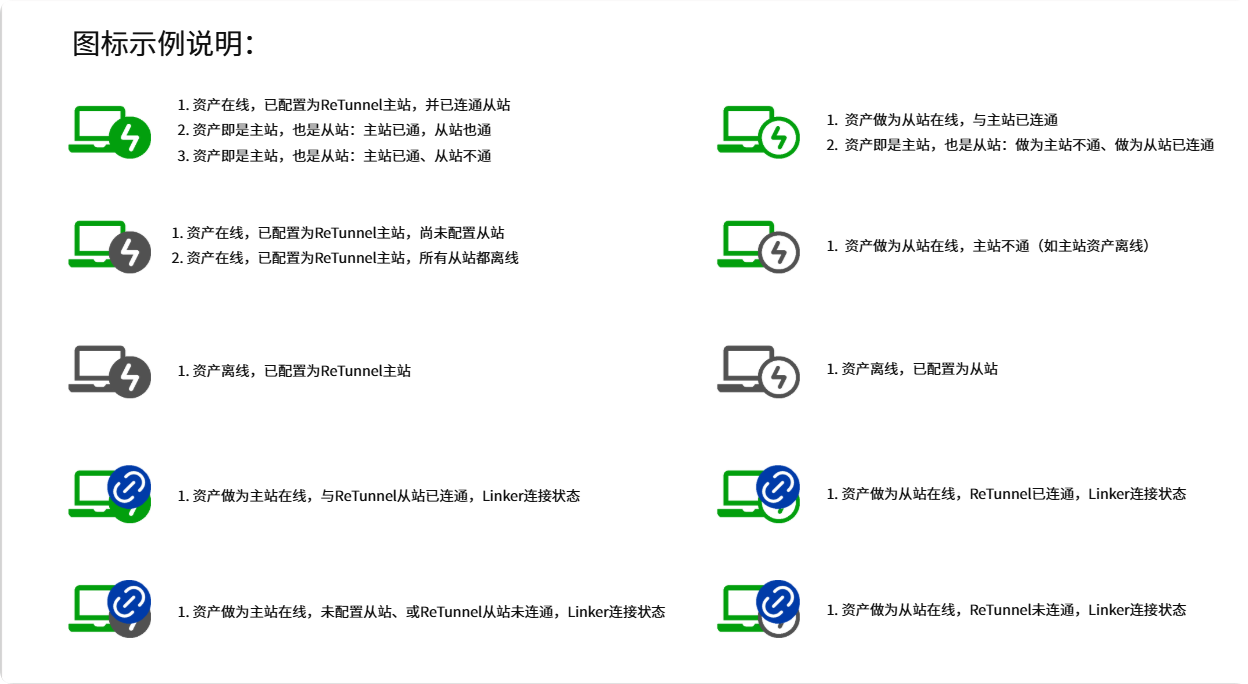

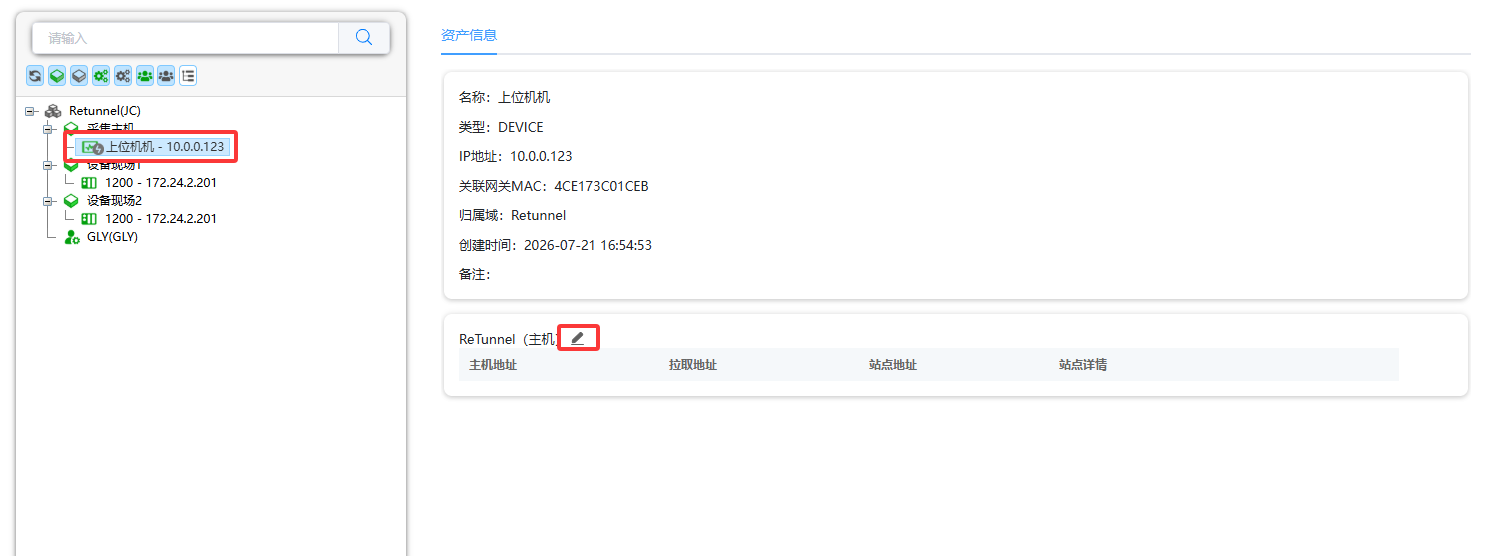

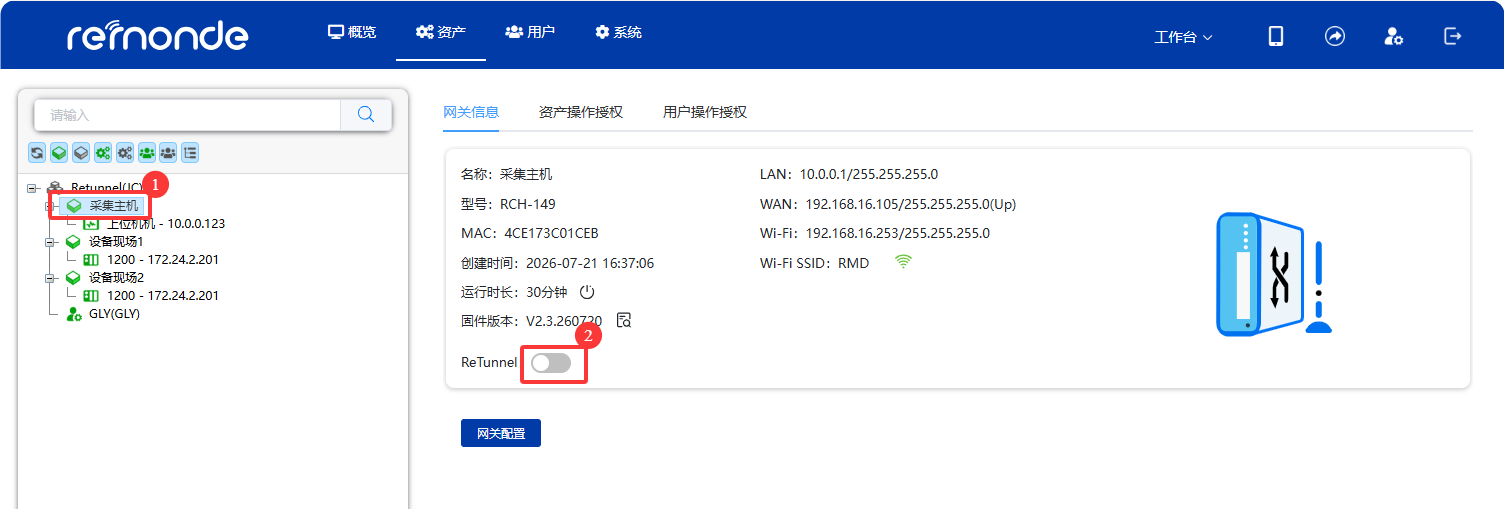

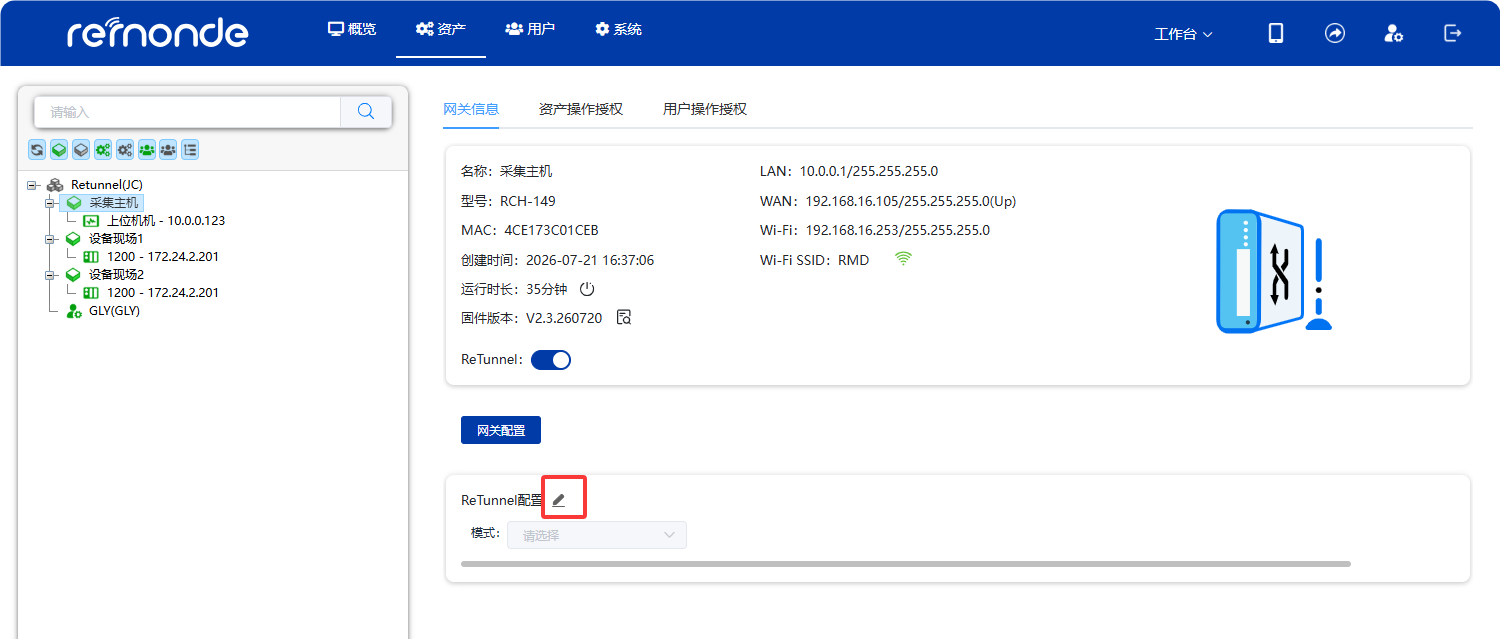

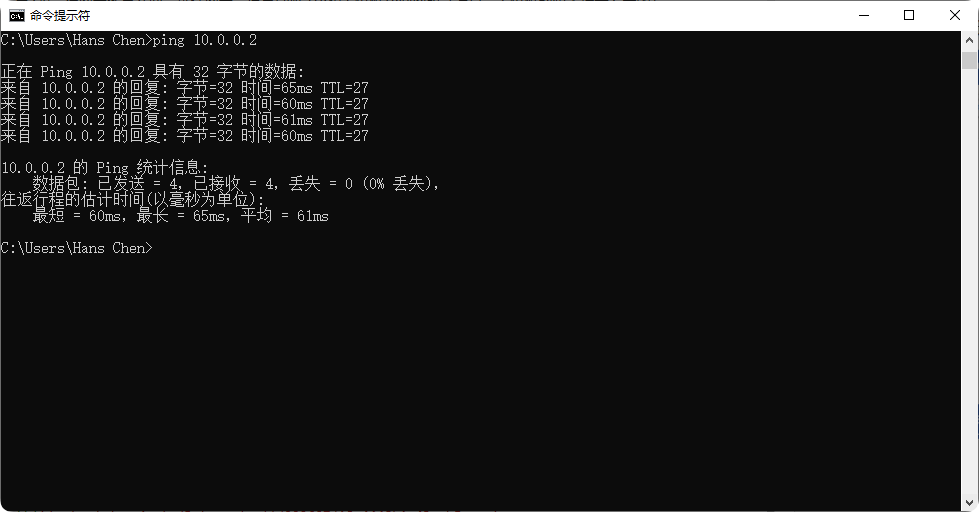

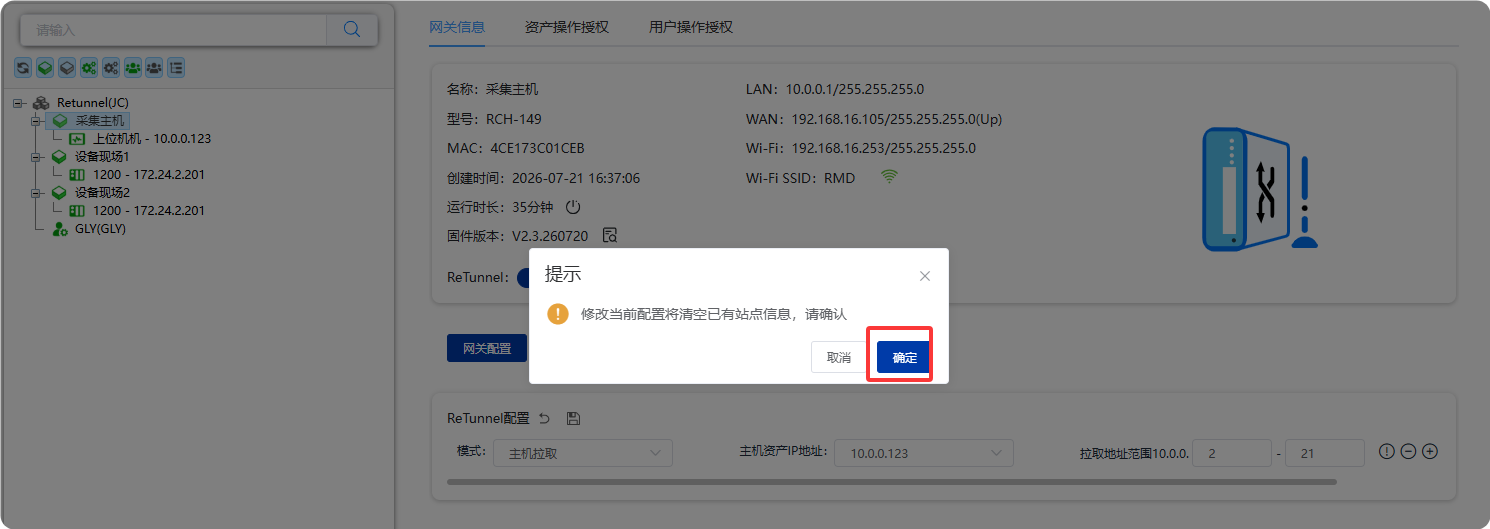

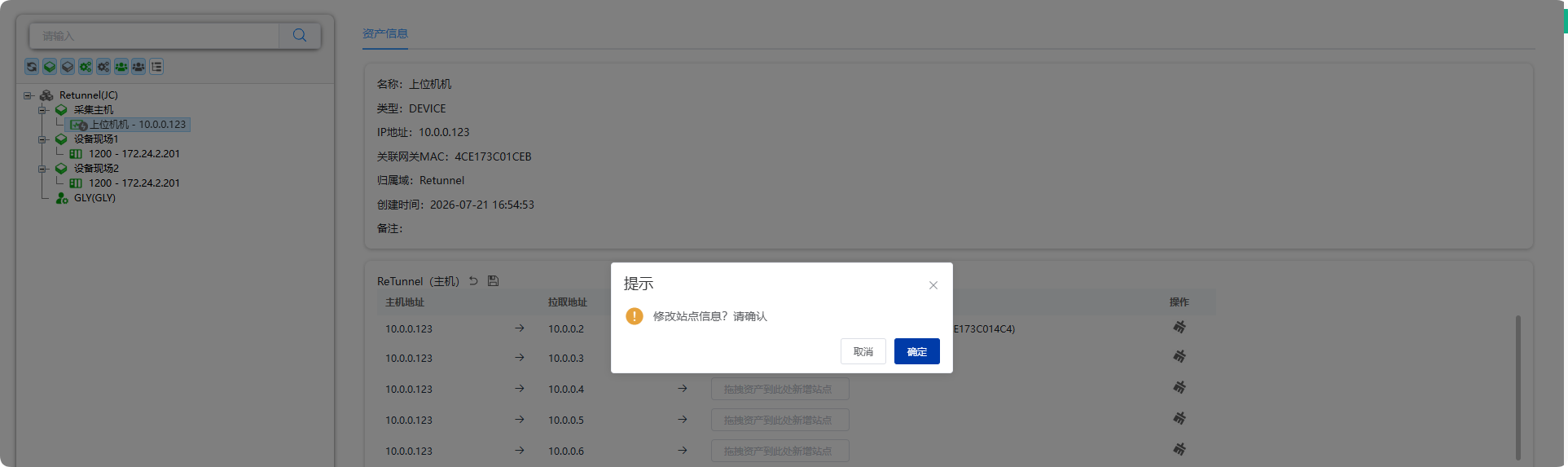

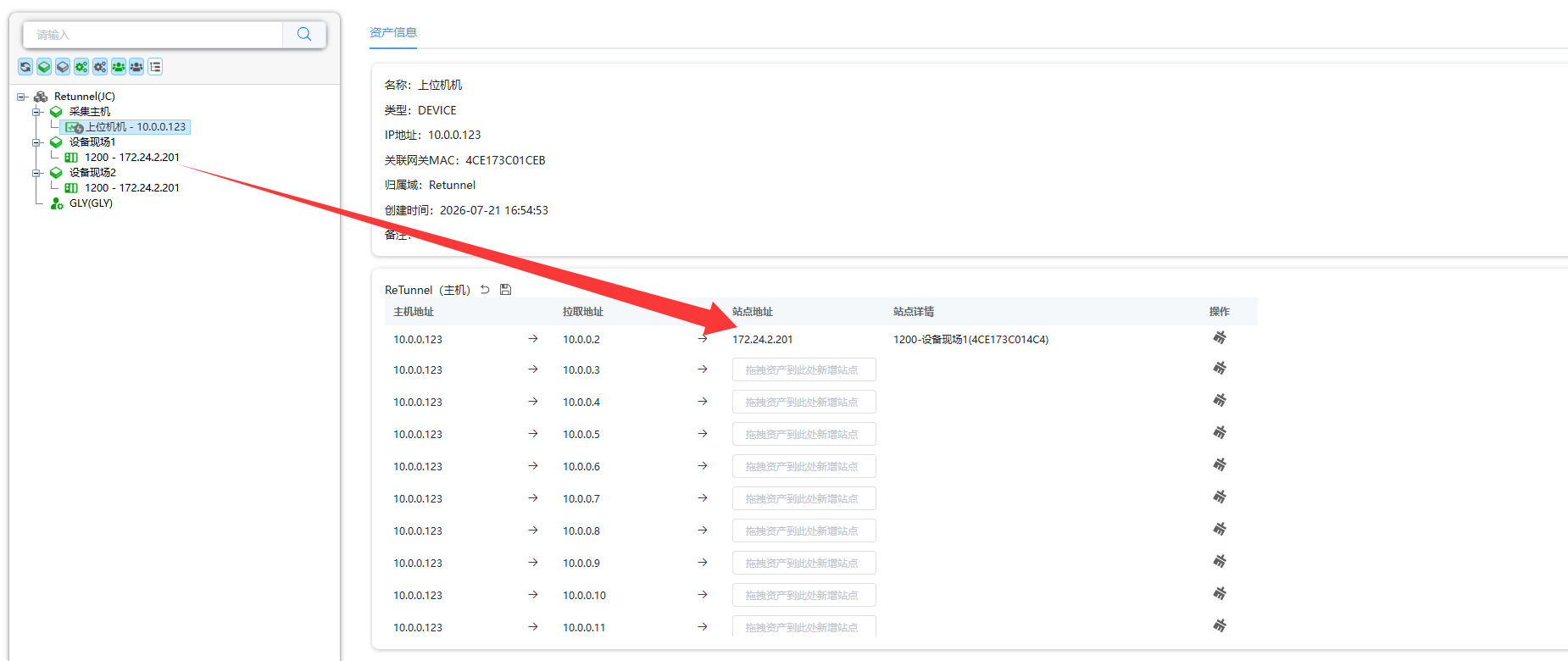

第1步：开启ReTunnel，选中采集主机，点击ReTunnel开启按钮 弹出对话框，点击确定 开启ReTunnel功能后，点击配置图标 选择主机拉取，选择主机资产IP为上位机的IP，拉取地址范围最大为20个IP地址，点击保存图标进行保存 弹出对话框，点击确定 点机选中上位机资产通道，点击主机旁编辑图标 鼠标选择设备现场被采集的资产IP鼠标左键选择拖拽到站点地址框内 点击保存按钮 弹出对话框，点击确定 数据采集链路搭建完成，上位机电脑可以访问10.0.0.2采集172.24.2.201 PLC的数据 上位机ping虚拟IP地址是通的 AMP服务器图标示例说明

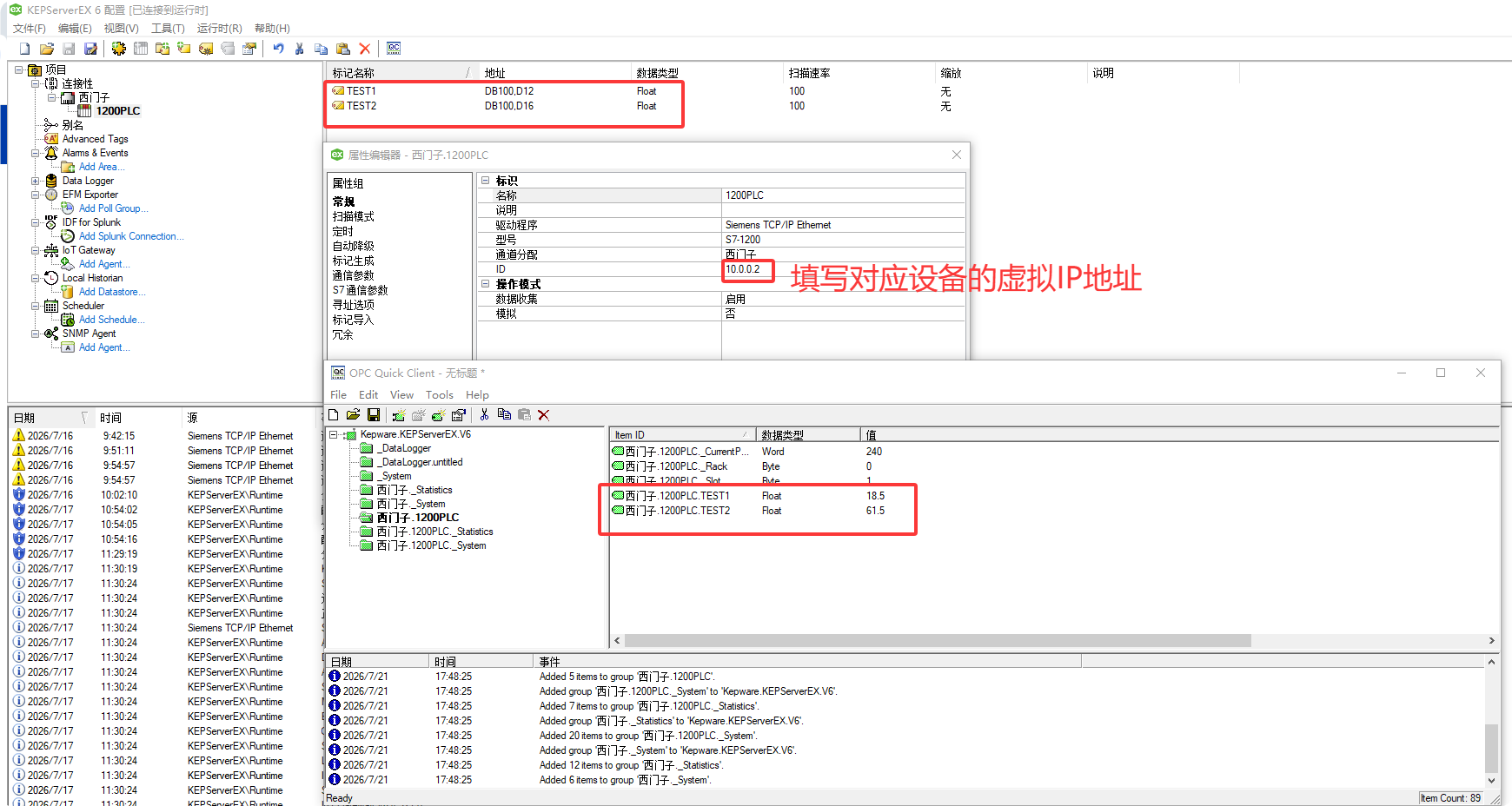

Kepware采集设置

电脑安装Kepware上位软件，远程采集PLC的数据
